アリウスCNC転造機シリーズの特徴
両寄せ機構で、4軸同期制御、高性能CNCで、高難度の転造に対応します。

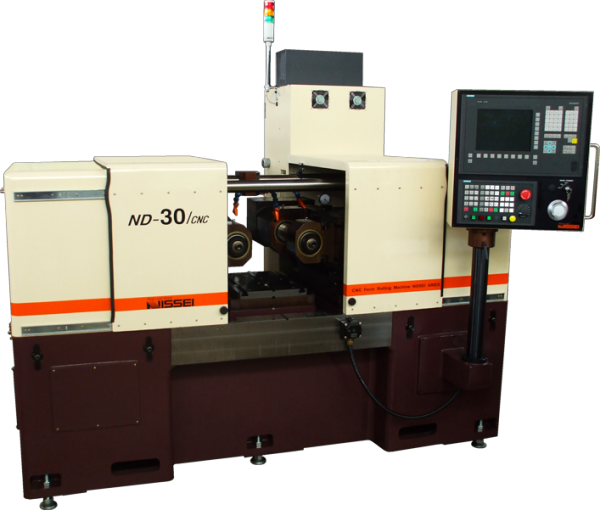

アリウスCNC転造機（ND-30/CNC）
4軸同期制御
GA（ギャラクシー）シリーズ、FA（コメット）シリーズで培った同期制御技術をコンパクトに凝縮、主軸傾斜制御もオプションで取付可能です。
主軸は左右両駆動
同期制御によりピッチズレがなく、ピッチ合わせが容易。位相合わせ転造が可能。
主軸台も左右両駆動
油圧レスのため温度変化の影響が少なく、左右別々の動作も可能完全同期を実現しました。 GA/FAで培った独自の操作ソフトを搭載し、豊富なオプション・自動化も対応です。
ECO machine認定
アリウスCNC転造機シリーズにおいて、ND-10/CNC・ND-30/CNCの２機種は日本鍛圧機械工業界からEco machineの認定を受けました。
アリウスCNCシリーズを用いた加工事例
レシプロ転造加工
レシプロ転造加工
歩み転造加工
複合転造加工
加工能力概要
| 品番 | 対応可能 加工方法 |
加工能力 | 機械能力 | ||||
| 最大外径 (mm) |
最大長さ (mm) |
ピッチ (mm) |
最大転造力 (KN) |
最高回転数 (/min) |
最大傾斜角 (度) |
||
| ND-10/CNC | 寄せ転造 | 50 | 75 | 0.1～3.5 | 108 | 150 | ±5 |
| 歩み転造 | 15 | 4000 | |||||
| ND-30/CNC | 寄せ転造 | 100 | 195 | 0.5～10.0 | 294 | 100 | ±5 |
| 歩み転造 | 50 | 6000 | 226 | ||||
