カム式コメット精密ねじ転造盤シリーズの特徴
50有余年の転造技術で磨き上げられた高性能マシン。

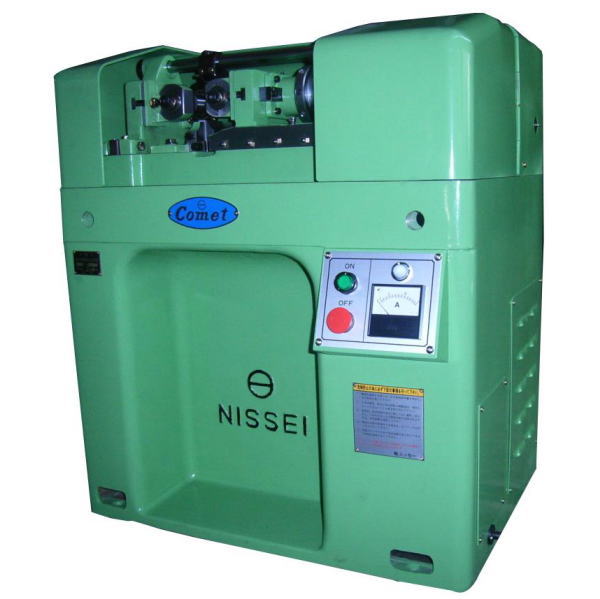

カム式コメットねじ転造盤（FA-5S）
高精度なねじ転造
JIS4h以上の高精度のねじを転造できます。
多種多様なねじ転造
一般ねじ以外にも、左ねじ、多条ねじ、管用ねじ、ウォームねじ、ローレット、セレーション、バニッシングは勿論、軸状部品の成形加工にも優れた機能を持っています。
高い転造圧力
強力な転造圧力を発揮しますので、展性のある材質なら素材を選びません。
省スペース・省エネルギー
コンパクトな設計と無駄を省いた駆動機構により、省スペース、省エネルギーのニーズにお応えします。
カム式コメット精密ねじ転造盤シリーズを用いた加工事例
JIS1級・SAE3級以上の高精度ねじ転造や、 左ねじ、多条ねじ、管用ねじ、ウォームねじ、ローレット、セレーション、バニッシング、軸状部品のような多種多用な成形加工が可能です。
加工能力概要
| 品番 | 対応可能 加工方法 |
加工能力 | 機械能力 | |||
| 最大外径 (mm) |
最大長さ (mm) |
ピッチ (mm) |
最大転造力 (KN) |
生産性 (本数/min) |
||
| FA-3SN | 寄せ転造 | 1.4～6.0 | 28 ※ | 0.3～1.0 | 12 | 15 , 20 , 30 （ベルト掛替） |
| FA-5S | 寄せ転造 | 3.0～14 | 48 | 0.5～2.0 | 40 | 9 , 20 , 38 （ベルト掛替） 12 , 25 , 50 （替プーリー） |
| FA-10N | 寄せ転造 | 3.0～35 | 75 | 0.5～3.0 | 75 | 10 , 16.5 , 25 , 40 （レバー切替） |
