油圧式コメット精密ねじ転造盤シリーズの特徴
油圧式コメット精密ねじ転造盤シリーズは鉄や非鉄金属、さらにエンジニアリングプラスチックなど、塑性加工のニーズはさまざまなワークへ拡大されています。

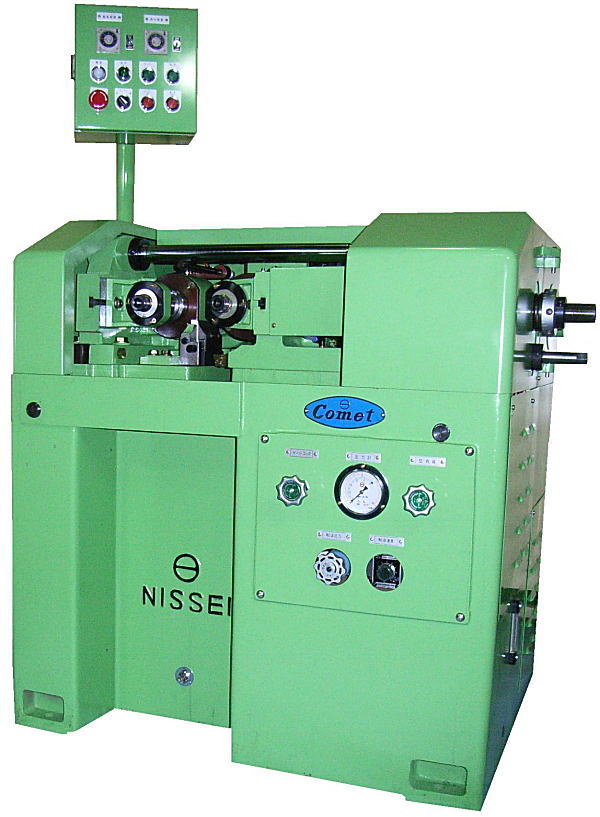

油圧式コメットねじ転造盤（FA-10UN）
作業性が大幅に向上
主軸の心高は125mmと高く、作業性が大幅に向上します（FA-10UN）。
容易に調整可能
ローラー端面は左主軸の新機構で容易に調整可能です。
優れた堅牢性と精度
主軸とホイルの結合にダブルキー、伝導軸にスプラインを採用し、優れた堅牢性と精度を発揮します。
油圧式コメット精密ねじ転造盤シリーズを用いた加工事例
JIS4h以上の高精度ねじ転造と、左ねじ、多条ねじ、管用ねじ、ウォームねじ、ローレット、セレーション、バニッシング、軸状部品のような多種多用な成形加工が可能です。
加工能力概要
| 品番 | 対応可能 加工方法 |
加工能力 | 機械能力 | ||
| 最大外径 (mm) |
最大長さ (mm) |
ピッチ (mm) |
最大転造力 (KN) |
||
| FA-10UN | 寄せ転造 | 45 | 75 | 3.5 | 98 |
| 主軸傾斜による歩み転造不可（歩みローラーによる低速歩み転造は可） | |||||
| FA-15U | 寄せ転造 | 100 | 150 | 6.0 | 147 |
| 歩み転造 | 30 | 自由 | |||
| ※受注生産：価格・納期はお問い合わせください | |||||
| FA-16U | 寄せ転造 | 75 | 145 | 5.0 | 157 |
| 主軸傾斜による歩み転造不可（歩みローラーによる低速歩み転造は可） | |||||
| FA-20U | 寄せ転造 | 100 | 150 | 8.0 | 216 |
| 歩み転造 | 50 | 自由 | |||
| ※受注生産：価格・納期はお問い合わせください | |||||
| FA-50U | 寄せ転造 | 100 | 240 | 15.0 | 490 |
| 歩み転造 | 100 | 6000 | |||
| ※受注生産：価格・納期はお問い合わせください | |||||
